板坯机构

1．技术参数：

机构型号：HHZ40-200BK

机构外型尺寸：526×350×190(长×宽×高)

地脚螺栓安装尺寸：M16×90

使用弹簧种类：圆柱螺旋弹簧

使用弹簧数量: 6条

换下水口时间：1秒

机构定位精度：≤1mm

弹簧使用温度：≤ 450℃

2.技术特点：

2.1 中间包在浇注作业过程中，实现新旧定径水口的快速更换只需1秒钟，更换时连铸机不断流，避免了由于钢流短时间中断造成钢水质量连续性的破坏而引起最终钢铁产品质量的不稳定，保证了钢产品的质量。

2.2 机构设计中充分考虑到其安全性，在浇注过程中，定径水口旁装有盲板，将盲板推入工作位置不仅可以在浇铸结束时切断钢水残流，而且在遇到紧急情况时可以瞬时切断钢流，达到安全生产的目的。

2.3 机构驱动油缸采用的介质为水-乙二醇或其它合成型抗燃液压油，具有良好的抗阻燃性能。油缸本体装在快换机构上，当需要进行更换定径水口操作时，可以很方便的将液压缸装到快换机构上，及时从快换机构上卸下液压缸。

2.4 快换机构同时供有一路压缩空气冷却系统，压缩空气冷却系统可以冷却弹簧及周围工作件的温度，不仅延长了弹簧及周围工作件的寿命，而且提高了工作可靠性。

2.5 利用液压缸将定径水口或盲板砖交替推入工作位，实施浇注或关闭，动作时间在1秒钟即可完成。每推入一件新水口，自动卸出一件旧水口。紧急状态时，可以将无孔盲板砖推入位置，实现停止浇注。

2.6 弹性压紧滑动界面，安全、可靠。

2.7 结构简单、紧凑、实用，操作简单

3、中间包板坯快速更换装置的工作原理简述：

HHZ70-200BK型中间包板坯快速更换机构，结构简单、紧凑、安装在中间包底部。它由一个液压缸提供动力。主要由底座、支架、油缸部件、定径下水口套及相应的耐火材料组成。支架上装有簧片，液压缸固定在支架缸体支座上，并与主液压系统联接，当需要更换定径水口时，将油缸部件旋转到固定位置，与钩体连接配合好，启动液压缸即可完成水口的更换。

4、机构包含内容

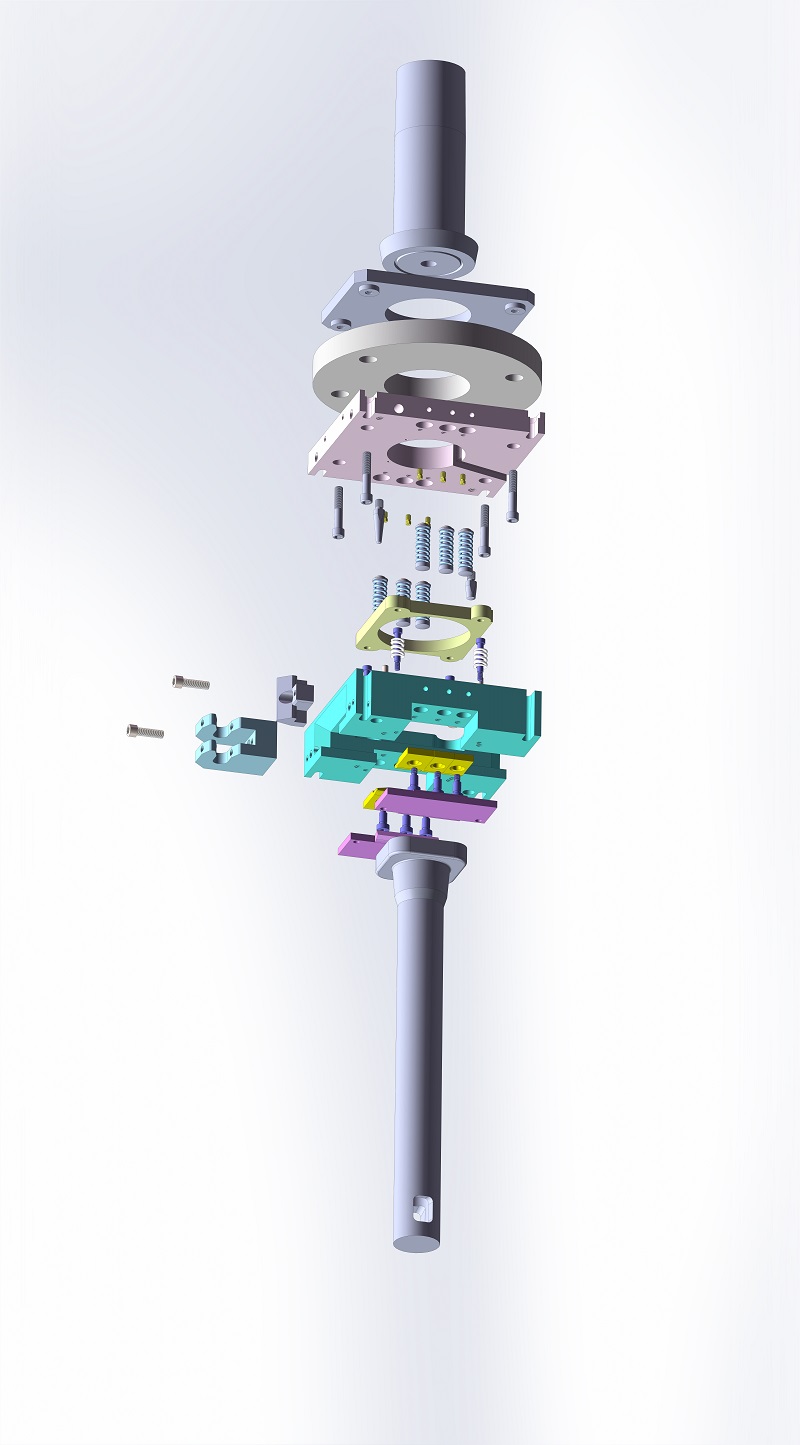

整套机构主要包含底座结合部、支架结合部。其中底座结合部包含底座、长、短定位柱、通气螺栓、接头、堵塞等零部件；支架结合部包含支架、夹紧环、簧片、球形螺栓、缸体支座、钩体、弹簧、导向柱等零部件。

配套安装使用的孔板、油缸部件、快速接头等不包含在整套机构明细内。
