产品名称：HHZ-FK1型中间包方坯水口快换机构

产品规格：适用于5-40吨方坯中间包

所属类别：中间包快换机构

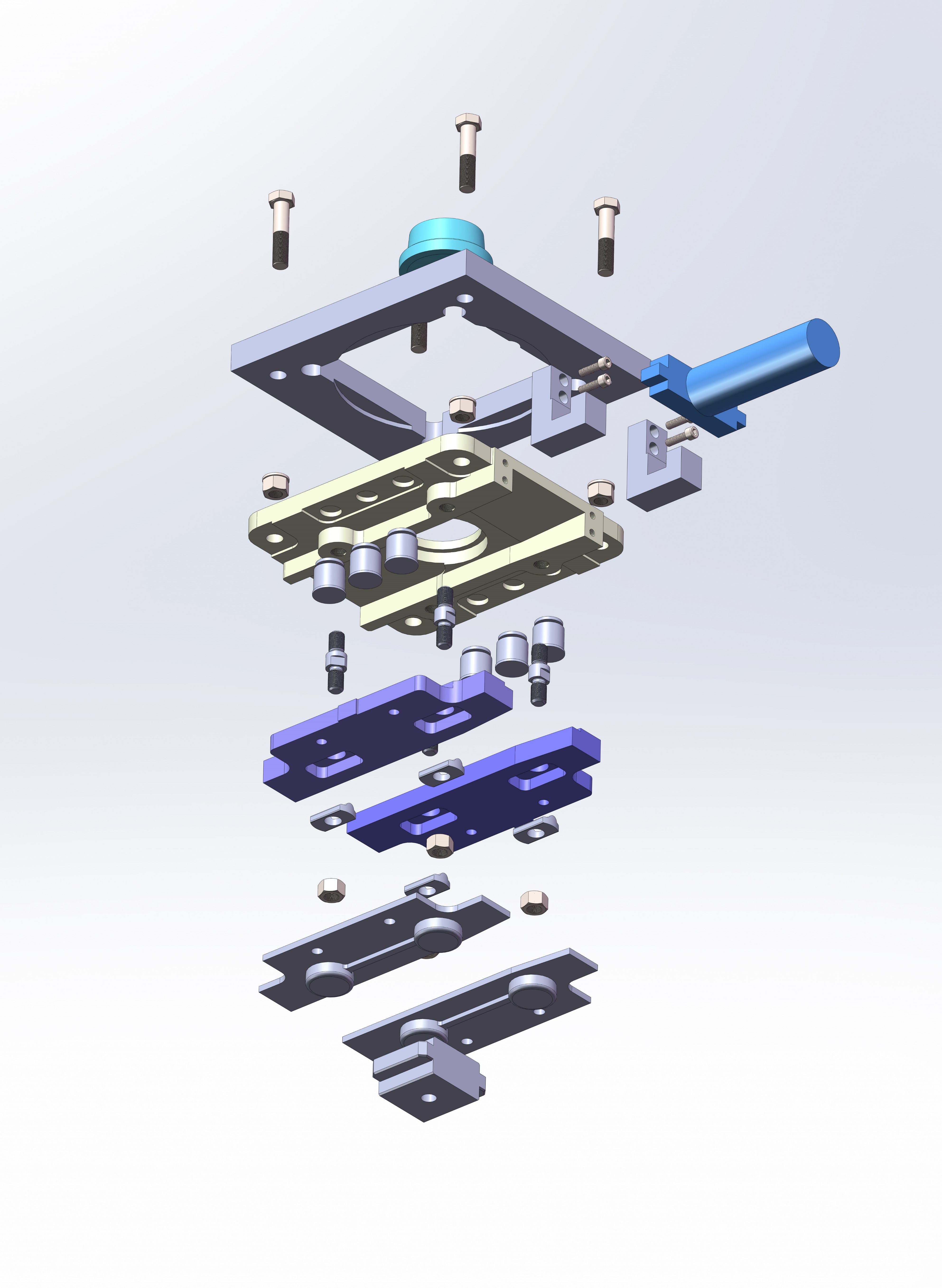

一、机构的组成
HHZ－FK1型中间包方坯水口快换机构，结构简单、紧凑、安装在中间包底部。它由一个液压缸提供动力。主要由上导板、下导板、液压缸支架、护板及相应的耐火材料组成。

二、机构的命名
例如：HHZ20－170FK1
HH—海煌冶金设计产品
Z－产品适用的设备为中间包
20—定径水口的标准孔径
170－更换定径水口的的行程
FK1—方坯定径水口快速更换机构第一代

三、技术特点
1、水口准确定位：该款机构的油缸支架采用了垂直和水平方向双向固定，提高了油缸支架的连接刚度，不易产生变形，使油缸在更换下水口推进过程中的定位更准确，几乎不产生任何误差，使下水口更换时与上水口的对应关系准确，从而提高了下水口的使用寿命，并进一步保证了钢水的质量；整体结构不易损坏，使用寿命长等优点。

2、无缝连接上水口：该款机构使用的快换上水口，采用整体成型技术生产。使锆芯和母体之间实现无缝连接。杜绝了原快换上水口在使用中因泥料失效造成的锆芯位移、夹钢现象引起的窜钢类事故。同时该整体成型水口生产操作简便，耗能更低，是一种优质节能产品，大大提高了快换装置中间包的使用寿命。

3、高精度下水口：本装置使用的快换下水口，采用整体成型技术生产。使铁壳和母体之间实现无缝连接。杜绝了原快换下水口因组装原因造成的偏斜在使用时水口间间隙过大出现窜钢现象和因组装泥料原因造成的脱壳、更换变形等现象。整体成型下水口外形更规整、强度更好、使用寿命更高等特点，能够显著减少下水口更换次数，提高中间包寿命。

4、分段支撑导向：下导板采用杠杆式施力加压方式，支撑板由整体改为两段，增加了下导板动作的灵活性，能够保证弹簧的作用力不间断地作用在下水口上，使下水口上表面能够紧密地密封在上水口的下表面上。在整个使用过程中，不间断施压，可补偿因受热而导致的装置变形，使得上下水口一直处于紧密压紧状态。

5、沉孔式连接：采用了四导柱压下导板、沉孔滚动式杠杆连接，使得机构整体高度减小，动作灵活，结构紧凑。浸入式水口的安装空间扩大，有利于浸入式水口的安装更换。
四、快换机构技术参数：
4.1快换机构使用寿命：≥3000小时
4.2快换机构使用弹簧种类：气体弹簧
4.3快换机构使用弹簧数量：6条或8条
4.4快换机构弹簧使用温度：≤450℃
4.5快换机构弹簧使用寿命：≥1000小时
