HHG-B3-2型钢包滑动水口机构

HHG-B3-2

产品名称：HHG-B3-2型钢包滑动水口机构

产品规格：适用80-400钢包

所属类别：钢包滑动水口机构

1、机构的组成及工作原理：

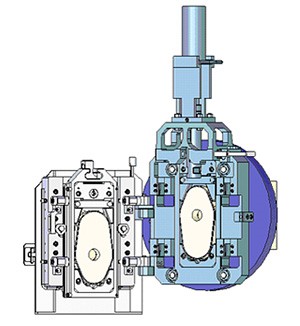

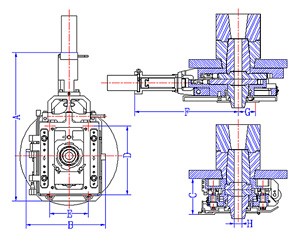

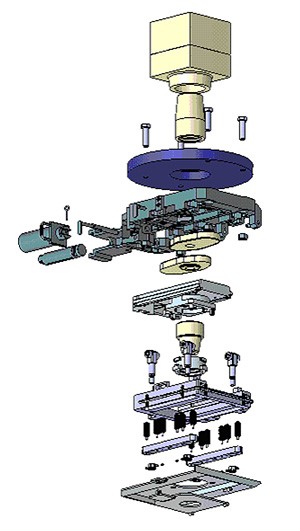

HHG－B3-2系列钢包滑动水口机构由：底座、支架、滑块、碟簧组件及驱动组件等组成。机构以上、下滑板为界面分开，底座、支架是固定部分，滑块是活动部分。上水口砖、上滑板砖固定在底座内不动，下滑板砖、下水口砖固定在滑块内，滑块可以在支架内往复滑动。活动界面通过碟簧组件建立恒定、均匀的界面压力，动力源通过驱动组件驱动滑块作往复运动，从而实现对钢水的节流。

2、机构的命名：
HH系列滑动水口机构是以最大孔径和工作行程命名。
例如：HHG70－150B3－2
HH 海煌冶金设计产品
G —表示产品适用的设备为钢包
70—表示滑动水口的最大孔径为70mm
150—表示滑动水口的工作行程为150mm
B3－2—表示第三代左右开门结构，第2种结构形式。

3、技术特点：
3.1框架式弹性压紧结构。机构采用框架式弹簧压紧上、下滑板，滑板界面压力恒定、均匀、准确、易建立、不受高温和人为因素的影响。机构在工作状态下，由于温度变化造成的热膨胀及操作工习惯不同造成的变化被弹簧所吸收，这样上、下滑板界面始终施加有恒定、均匀的压力，保证机构安全工作运行。
3.2门式结构。关闭机构门，将滑块与连杆挂接，启动液压缸，拉动滑块、支架组合使轨道轮进入工作位置，这时滑板界面压力便自动建立。这种自动建立滑板界面压力的门式结构，使用简单、结构合理、科学。
3.3压力均匀传递结构。工作状态下，支架组合被固定。力的传递是通过滑块组合的滑道与支架组合的滑道施加在上下滑板界面上的，这种压力传递结构合理、均匀、安全。
3.4弹簧隔离结构。机构设计考虑了高温对弹性元件的影响，因而采用了独特的隔热设计及合理的弹簧布置，让弹簧远离高温区，最大限度地减少热影响。并且加有强制风冷装置，使机构使用更安全、可靠，寿命更长。
3.5机构主体为高强度耐高温材料，使用寿命长。
3.6弹性元件为耐高温碟簧，省时、省力、安全可靠，寿命长，成本低。

4、技术参数：
4.1滑动水口机构寿命：≥2000次
4.2滑动水口机构使用弹簧种类：碟形弹簧
4.3滑动水口使用碟簧组数量：6×2
4.4滑动水口机构碟簧使用温度：≤ 450℃
4.5碟簧使用寿命≥1000炉
