HHZ-S2型中间包塞棒机构

HHZ-S2

产品名称：HHZ-S2型中间包塞棒机构

产品规格：适用于所有中间包

所属类别：中间包塞棒机构

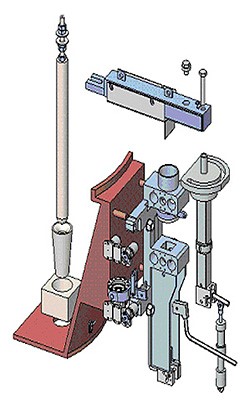

1、机构的组成：
塞棒系统由两大部分组成：机械控制系统和耐火材料系统。
机械控制系统包括：安装板、固定支架部分、调整部分、手动升降机构、液压（电动）驱动机构等。
耐火材料系统包括：座砖、水口砖、浸入式水口、塞棒棒体。
2、机构的命名
例如：HHZ75—100S2
HH 海煌冶金设计产品
Z－产品适用的设备为中间包
75—上水口标准孔径为75mm
100－塞棒控制行程为100mm
S2—塞棒控制机构第二代

2、特点：
3.1机构结构紧凑合理，操作轻便，简单易行，安全可靠。
3.2能精确控制流量，达到准确的控制结晶器内液面高度的目的，配以可靠的液面监视信息系统可以很容易的实现自动控制。
4、技术参数：
4.1机构外型尺寸：1530×780×2110(长×宽×高)
4.2机构地脚螺栓安装尺寸：520×740 (长×宽)
4.3机构使用寿命：≥5000小时
4.4机构耐材尺寸：整体塞棒：φ108×1430（直径×长度）仅供参考
上水口：φ135×370（直径×长度）仅供参考
4.5机构耐火材料重量：整体塞棒：43kg/件；上水口：21.6 kg/件。仅供参考
